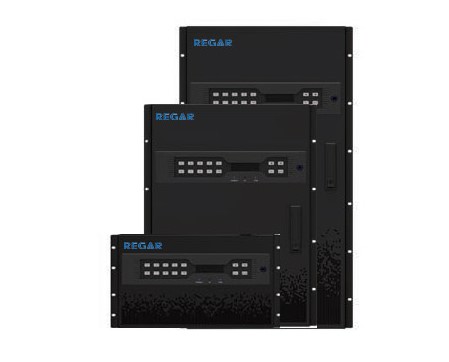

3U/5U/8U/14U/28U多种规格型号
MS-MX0808、MS-MX1616、MS-MX3232、MS-MX6464、MS-MX9696、MS-MX128128
1.支持3U/5U/8U/14U/28U多种规格切换箱体,全硬件架构,系统采用嵌入式处理方式,不受操作系统影响,信号与桌面独立处理,支持热插拔,带电拔出不影响其他模块的正常运行,支持1+1冗余电源并且支持热插拔,具备7x24小时长时间连续开机工作的能力;
2.支持最小单卡4路HDMI,4路HDBaset信号输入输出;最大输入输出可达64路HDMI信号,1路网络预监卡,1张控制卡;
3.信号支持4096x2160@60hz,4096x2160@30hz,3840x2160@30hz向下兼容其他分辨率,可配置EDID实现更多分辨率输入;
4.信号支持4096x2160@60hz,4096x2160@30hz,3840x2160@30hz,3840x2400@30hz,2560x1600@60hz分辨率输出,向下兼容其他分辨率,可自定义分辨率输;
5.支持无极缩放功能,在LED屏上显示图表或文字时,显示画面缩小至1/16时,显示内容无丢失;
6.支持多组屏硬回显,可同时将4组不同大屏的整体显示画面通过回显板卡传输至显示器,进行高清显示,回显帧率可达60hz,回显板卡接口支持DVI和IP;
7.支持底图功能,无需额外设备或板卡即可上传并存储8张8192x4095分辨率高清图片至设备,且所上传的底图图片掉电不丢失,无需重新上传,底图可以随需调用、删除,底图设置可以上电自动恢复;
8.支持将已添加的IP信号源配置导出,导入到新设备中,可在设备间进行IP信号源配置共享,免去二次配置的过程;
9.支持在线对编解码卡进行维护升级,可进行查看编解码卡版本信息、在线升级固件、查看日志、恢复出厂、重启板卡操作;
10.支持系统内信号以H.264/H.265形式进行编码输出,且直接在线对通道、码流、编码方式、分辨率、码率类型、码率、视频质量、帧率、I帧间隔、编码复杂度、视频流地址进行设置,设置的参数支持保存;
11.支持手动添加/批量导入两种方式向IP信号源分组中添加IP信号源,可在分组中修改、删除IP信号源,可显示IP信号源的详细信息;
12.支持将端口设置为拼接端口或矩阵端口,当设置为矩阵端口时,可实现视频矩阵功能,并支持随路音频、端口分组、端口搜索、切换关系预览、矩阵信号预监;
13.支持视频窗口配置和随路音频设置可一起保存为音视频混合场景,可随时调用、轮循,达到音视频同步切换效果,且混合场景支持断电后上电自动恢复;
14.支持多重备份,可通过两台视频处理平台实现对输入、处理、输出整条链路的备份,任意链路的任意环节出现故障时,可自动切换到备用链路,保证显示设备图像不受影响。可实现输入四重备份,输出四重备份;
15.支持控制卡热备份,当主控制卡故障的时候,无需人为操作可自动切换到备份控制卡进行设备的控制,双控制卡均故障或拔出的条件下,输出图像依然可保持原来正常的显示状态,不会出现黑屏、闪烁情况;
16.支持手动备份设备配置,可下载并上传到其他设备,以便快速在设备间共享配置或恢复配置,且设备支持每天两次自动备份配置,可保留最近4天的备份,新备份自动替换旧备份,并支持手动删除多余的备份;
17.设备运行状态实时监测,以图形化的方式展示一个虚拟的视频处理平台设备,与真实的设备结构和配置一致,通过该图形化的虚拟设备,即可直观的了解视频处理平台的实物状态,如机箱和槽位规模,业务板卡及功能模块数量、接口类型;
18.通过点击图形化展示的虚拟设备里的各个部分,可以进一步查看各业务板卡及功能模块的详细生产信息和运行状态,如产品系列和属性、接口类型、硬件序列号和版本信息、板卡温度、输入分辨率、输出信号状态、电源功率、风扇转速;
19.支持对输入卡设置期望分辨率,可以智能检测输入信号状态,当输入信号的分辨率与所设置的期望分辨率不符时,设备可以自动关闭输出信号,并可在设备状态监测界面中查看输入信号是否符合期望分辨率,并可根据监测信息进行检修。
串行控制接口:RS-232,9-针母D型接口
串行控制口结构:RS232,2=TX,3=RX,5=GND
网络控制接口:RJ45协议、UDP、TCP/IP
电 源:100VAC ~ 240VAC, 50/60 Hz
